Dettagli:
|
Nome di prodotto: | Generatore eolico 3.2MW | Tipo: | Generatore eolico |
---|---|---|---|
Potere stimato: | 3000/3200kw | Velocità del taglio-inWind: | 2.5m/s |
Velocità del vento stimata: | 9m/s | tensione nominale: | 720v |
Applicazione: | Sistema ibrido del vento | Colore: | Bianco |
Evidenziare: | generatore a turbina di energia eolica del dongfeng 9m/s,generatore eolico dell'azionamento diretto 3200kw,generatore eolico dell'azionamento diretto di 720v 9m/s |

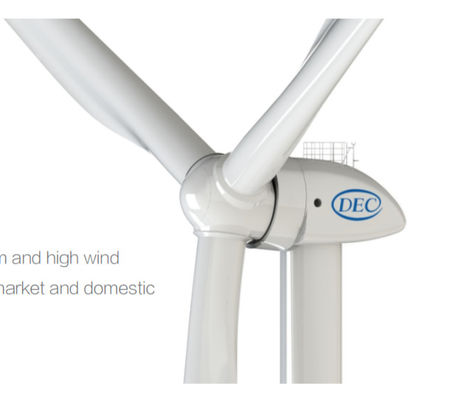

3,2 Mw diretti - generatore a turbina di energia eolica dell'azionamento
Caratteristica
Classe applicabile del vento: 5.0-7.5m/S
Capacità dell'unità: 3.0-3.2MW
Diametro del rotore: 155m
Altezza della torre: Sito specifico con tipo tradizionale ed alto opzione
Specificazione D4000-148
No. | Oggetto | Unità | Specificazione |
Generatore eolico globale | |||
1 | Potere stimato | Chilowatt | 3000/3200 |
2 | Velocità di inserimento | m/s | 2,5 |
3 | Velocità del vento stimata | m/s | 9/9.5 |
4 | Velocità del vento del ritaglio (min 10) | m/s | 20 |
5 | Velocità del vento di sopravvivenza (3s) | m/s | 52,5 |
6 | Impiegati di operazione. (Densità standard dell'aria) | ℃ | -30~40 |
7 | Impiegati di sopravvivenza. (Densità standard dell'aria) | ℃ | -40~50 |
8 | Ciclo di vita di progettazione | Anno | ≥20 (terrestre) |
Rotore | |||
1 | Diametro del rotore | m. | 148 |
2 | Area spazzata | ㎡ | 17203 |
3 | Lunghezza della lama | m. | 72,5 |
4 | Materiale della lama | GFRP | |
Cambio | |||
Cambio | |||
1 | Tipo del cambio | N/A | |
2 | Rapporto della trasmissione | N/A | |
Generatore | |||
1 | Tipo | Generatore sincrono a magnete permanente | |
2 | Potere stimato | chilowatt | 4250 |
3 | Tensione nominale | V | 720 |
4 | Classe d'isolamento | F | |
Convertitore | |||
1 | Tipo | Convertitore di piena potenza | |
2 | Fattore di potenza | -0.95~+0.95 | |
3 | Frequenza nominale | Hertz | 50 |
4 | Tensione della potenza nominale | V | 690 |
5 | Gamma di frequenza dell'ingresso/uscita | Hertz | ±2.5 |
Sistema della deviazione della rotta | |||
1 | Driver della deviazione della rotta | Riduttore planetario del grado elettrico dell'azionamento quattro | |
2 | Freno della deviazione della rotta | Freno elettromagnetico + freno idraulico | |
3 | Velocità della deviazione della rotta | °/s | ≤0.3 |
Protezione d'alleggerimento | |||
1 | Norma di progettazione | IEC 61400/24-2010, IEC 62305-2006, linea guida di GL | |
2 | Messa a terra del Resistanc a massa | Ω | Frequenza industriale che collega resistenza a massa della turbina ≤4 dell'unità |
Torre | |||
1 | Tipo | Torre conica d'acciaio | |
2 | Altezza del hub | m. | 90/95/100 |
Più alte sicurezza ed affidabilità
tecnologia dell'Diretto-azionamento, più breve catena azionamento senza le componenti ad alta velocità di rotazione, più alta affidabilità
Nessun circuito di lubrificazione di lubrificazione per la catena azionamento ad alta velocità, nessun anello di contatto. Rischio d'incendio diminuente, più alta sicurezza
Doppia progettazione della catena di sicurezza basata su tecnologia di brevetto per eliminare gli incidenti d'accelerazione e più ulteriormente per migliorare sicurezza
il sistema elettrico Auto-in via di sviluppo, il tempo medio fra i guasti (MTBF) ha luogo oltre 2000 ore
La tecnologia brevettata della protezione d'acciaio magnetica della scatola impedisce l'acciaio magnetico la demagnetizzazione e cad. Nessuna sostituzione del generatore
Prestazione eccellente della produzione di energia
il grande diametro del rotore di 155m, potere stimato regolabile da 3.0MW a 3.2MW, ore equivalenti annuali del pieno carico è sopra 2100h a velocità del vento media di 5m/s
L'esperienza di più di 60 anni su R & S e su fabbricazione del generatore, efficienza del generatore è 1%~3% più alto fra il mercato interno
La progettazione della lama di alta efficienza con il dente di sega supplementare, il margine posteriore ed il generatore di vortice, il valore di Cp è superiore a 0,49
il sistema di controllo Auto-in via di sviluppo abbina perfettamente la lama all'energia eolica massima di bloccaggio
Progetto più basso Capex
Confrontato alla turbina 2.0/2.5MW, il numero delle unità può essere ridotto da 17~34%, dal capex per acquisizione di terra, dalla costruzione di strade, dal instalation dell'attrezzatura, dalla linea di trasmissione, ecc. può essere ridotto significativamente
ORGANIZZAZIONE SCIENTIFICA DEL LAVORO più bassa Cost
Tecnologia dell'azionamento diretto, senza sostituzione regolare dell'olio del cambio, elemento filtrante e spazzola di carbone del generatore, meno durata di manutenzione
Meno componenti, guasto più basso, più breve tempo morto dovuto manutenzione regolare, meno perdita di AEP
Meno materiale di consumo per abbassare costo di ORGANIZZAZIONE SCIENTIFICA DEL LAVORO
